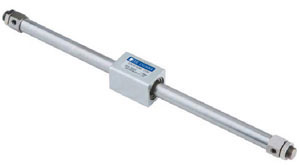

Rodless Pneumatic Cylinder CY1 Series
Order code |
|||
CY1 |
S |
- |
25×300 |
Series code |
B: basic type S: slide bearing type |
|
Bore×stroke |
Specification |
|||||||||
Bore size(mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
Fluid |
Air(filtered through 40u filter element) |
||||||||
|
Double acting type |
||||||||
Max. operating pressure |
0.7Mpa |
||||||||
Min. operating pressure |
0.18Mpa |
||||||||
Ambient& fluid temperature |
-10~60oc(no freezing) |
||||||||
Piston speed |
50~ |
||||||||
Cushion |
Both ends rubber cushion |
||||||||
Stroke length tolerance(mm) |
0-250+1.0/0 251-1000+1.4/0 1001~+1.8/0 |
||||||||
lubrication |
Not required |
||||||||
Port size |
M5×0.8 |
1/ |
1/ |
||||||
Mounting orientation |
Free |
||||||||
Body material |
Stainless steel |
Stroke |
|||||||||||||||||
Bore size(mm) |
Standard stroke(mm) |
Maximum stroke (mm) |
Allowable stroke(mm0 |
||||||||||||||
6 |
50 |
100 |
150 |
200 |
|
|
|
|
|
|
|
|
|
|
|
300 |
300 |
10 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
|
|
|
500 |
500 |
15 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
|
750 |
20 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
|
1000 |
25 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
|
1500 |
32 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
|
1500 |
40 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
|
|
50 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
63 |
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
6000 |
|
Applicable auto switch |
|||||||||
Type bore size |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
Auto switch |
D-A |

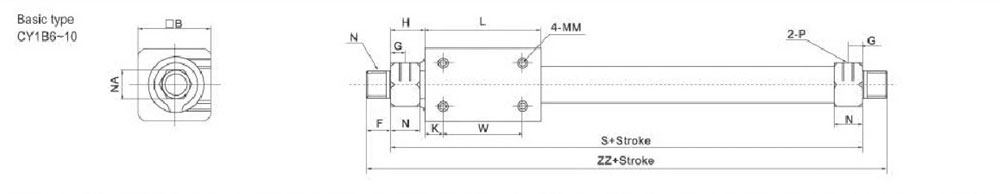

Dimension |
|||||||||||||||||
Model |
Stroke range |
Port size |
φD |
□B |
F |
G |
H |
K |
L |
N |
NA |
MM×J |
NN |
S |
WW |
X |
ZZ |
CY1B6 |
-300 |
M5×0.8 |
7.6 |
17 |
9 |
5 |
14 |
5 |
35 |
10 |
14 |
M3×0.5×4.5 |
M10×1.0 |
63 |
25 |
10 |
81 |
CY1B10 |
-500 |
M5×0.8 |
12 |
25 |
9 |
5 |
12.5 |
4 |
38 |
11 |
14 |
M3×0.5×4.5 |
M10×1.0 |
63 |
30 |
16 |
81 |

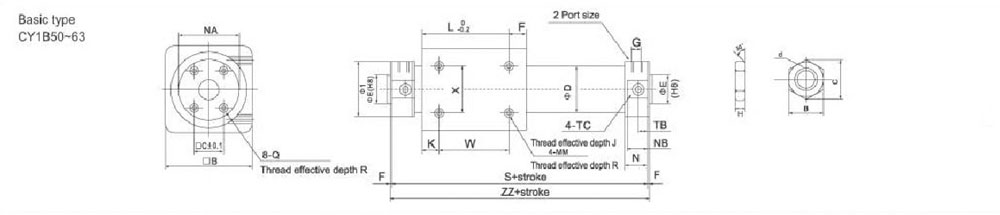

Dimension |
|||||||||||||||||||||||
model |
Stroke range |
Port size |
□B |
□c |
φD |
φE(h8) |
F |
G |
H |
I |
K |
L |
MM×J |
N |
NA |
NB |
Q×R |
S |
TB |
TC×R |
W |
X |
ZZ |
CY1B50 |
-2000 |
RC1/4 |
86 |
32 |
53 |
30 |
2 |
14 |
33 |
58.2 |
25 |
110 |
M8×1.25×12 |
25 |
55 |
23 |
M8×1.25×16 |
176 |
14 |
M12×1.25×7.5 |
60 |
60 |
180 |
CY1863 |
-2000 |
RC1/4 |
100 |
38 |
66 |
32 |
2 |
14 |
33 |
72.2 |
26 |
110 |
M8×1.25×12 |
25 |
69 |
23 |
M8×1.25×16 |
188 |
14 |
M14×1.5×1.5 |
70 |
70 |
192 |

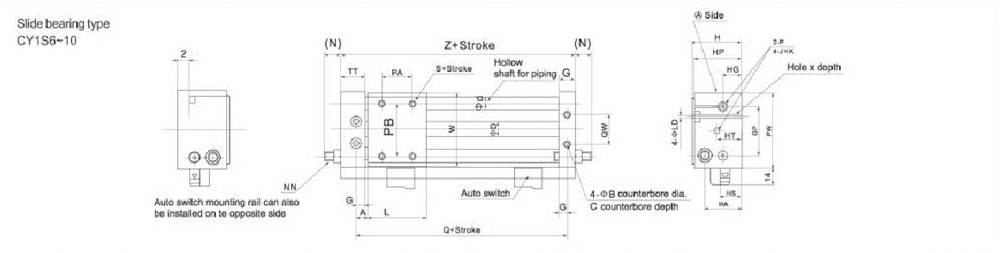

Dimension |
|||||||||||||||||||
Model |
Stroke range |
D |
d |
A |
B |
C |
HT |
G |
GP |
H |
HA |
HG |
HP |
HS |
T |
JXK |
L |
LD |
M |
CY1S6 CDY1S6 |
-300 |
7.6 |
8 |
6 |
17 |
3 |
17 |
5 |
32 |
27 |
19 |
8 |
26 |
8 |
10 |
M4×0.7×6.5 |
40 |
3.5 |
6 |
CY1S10 CDY1S10 |
-500 |
12 |
0 |
7.5 |
18 |
4 |
18 |
6.5 |
40 |
34 |
25.6 |
12 |
33 |
14 |
12.5 |
M5×0.8×9.5 |
45 |
4.3 |
6 |
Dimension |
|||||||||||||
Model |
MM |
NN |
(N) |
P |
PA |
PB |
PW |
QW |
Q |
S |
TT |
Z |
W |
CY1S6 CDY1S6 |
M4×0.7 |
M8×1.0 |
10 |
M5×08 |
25 |
25 |
50 |
16 |
52 |
42 |
16 |
68 |
46 |
46CY1S10 CDY1S10 |
M4×0.7 |
M8×1.0 |
9.5 |
M5×08 |
25 |
38 |
60 |
24 |
60 |
47 |
20.5 |
80 |
58 |

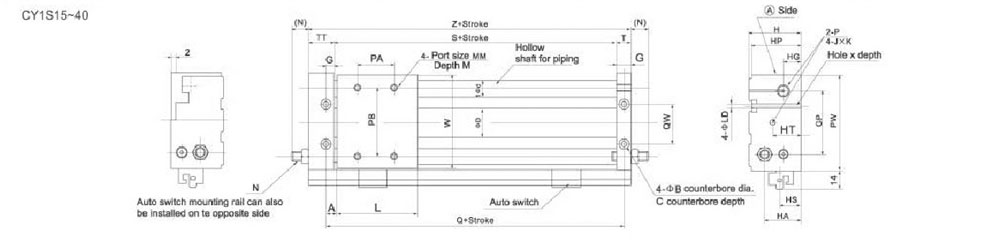

Dimension |
|||||||||||||||||||
Model |
Stroke range |
D |
d |
A |
B |
C |
HT |
G |
GP |
H |
HA |
HG |
HP |
HS |
T |
J×K |
L |
LD |
M |
C□Y1S15 |
-750 |
16.6 |
12 |
7.5 |
9.5 |
5 |
21 |
6.5 |
52 |
40 |
29 |
13 |
39 |
15 |
12.5 |
M6×1.0×9.5 |
60 |
5.6 |
8 |
C□Y1S20 |
-1500 |
21.6 |
16 |
10 |
9.5 |
5 |
20 |
8.5 |
62 |
46 |
36 |
17 |
45 |
25.5 |
16.5 |
M6×1.0×9.5 |
70 |
5.6 |
10 |
C□Y1S25 |
-1500 |
26.4 |
16 |
10 |
11 |
6 |
20 |
8.5 |
70 |
54 |
40 |
20 |
53 |
23 |
16.5 |
M6×1.25×10 |
70 |
7 |
10 |
C□Y1S32 |
-1500 |
33.6 |
20 |
12.5 |
14 |
8 |
24 |
9.5 |
86 |
66 |
46 |
24 |
64 |
27 |
18.5 |
M6×1.5×15 |
85 |
8.7 |
12 |
C□Y1S40 |
-1500 |
41.6 |
25 |
12.5 |
14 |
8 |
25 |
10.5 |
104 |
76 |
57 |
25 |
74 |
30 |
20.5 |
M6×1.5×15 |
95 |
8.7 |
12 |
Dimension |
||||||||||||
Model |
MM |
NN |
(N) |
P |
PA |
PB |
QW |
Q |
S |
TT |
Z |
W |
C□Y1S15 |
M5×0.8 |
M8×1.0 |
7.5 |
M5×0.8 |
30 |
50 |
30 |
75 |
62 |
22.5 |
97 |
72 |
C□Y1S20 |
M5×1.0 |
M10×1.0 |
9.5 |
RC1/8 |
40 |
70 |
38 |
90 |
73 |
25.5 |
115 |
87 |
C□Y1S25 |
M5×1.0 |
M14×1.0 |
11 |
RC1/8 |
40 |
70 |
42 |
90 |
73 |
25.5 |
115 |
97 |
C□Y1S32 |
M8×1.25 |
M20×1.25 |
11.5 |
RC1/8 |
40 |
75 |
50 |
110 |
91 |
28.5 |
138 |
119 |
C□Y1S40 |
M8×1.25 |
M20×1.5 |
10.5 |
RC1/8 |
65 |
105 |
64 |
99 |
99 |
35.5 |
155 |
142 |
