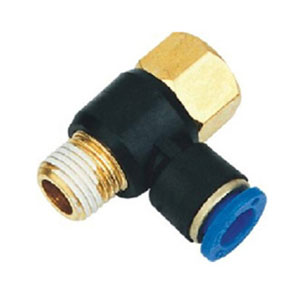

One Touch Fitting SPHF

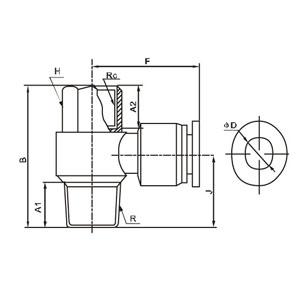

Model |
ΦD |
R |
RC |
A1 |
A2 |
B |
H |
F |
J |
SPHF5/32-M5 |
4 |
M5 |
M5 |
4 |
4 |
19 |
8 |
24 |
12.5 |
SPHF5/32-01 |
4 |
R1/8 |
R1/8 |
9 |
9 |
32 |
12 |
26.6 |
17 |
SPHF5/32-02 |
4 |
R1/4 |
R1/4 |
11 |
11 |
35 |
15 |
25 |
18.8 |
SPHF1/4-M5 |
6 |
M5 |
M5 |
4 |
4 |
19 |
8 |
24 |
12.5 |
SPHF1/4-01 |
6 |
R1/8 |
R1/8 |
9 |
9 |
32 |
12 |
25 |
17 |
SPHF1/4-02 |
6 |
R1/4 |
R1/4 |
11 |
11 |
35 |
15 |
26.6 |
19 |
SPHF1/4-03 |
6 |
R3/8 |
R3/8 |
11 |
11 |
44 |
19 |
|
20 |
SPHF1/4-04 |
6 |
R1/2 |
R1/2 |
13 |
13 |
46 |
24 |
|
22.4 |
SPHF5/16-01 |
8 |
R1/8 |
R1/8 |
9 |
9 |
32 |
12 |
26.2 |
17 |
SPHF5/16-02 |
8 |
R1/4 |
R1/4 |
11 |
11 |
35 |
15 |
27.5 |
19 |
SPHF5/16-03 |
8 |
R3/8 |
R3/8 |
11 |
11 |
44 |
19 |
32.2 |
20 |
SPHF5/16-04 |
8 |
R1/2 |
R1/2 |
13 |
13 |
46 |
24 |
|
22.4 |
SPHF3/8-01 |
10 |
R1/8 |
R1/8 |
9 |
9 |
32 |
12 |
|
17 |
SPHF3/8-02 |
10 |
R1/4 |
R1/4 |
11 |
11 |
35 |
15 |
|
19 |
SPHF3/8-03 |
10 |
R3/8 |
R3/8 |
11 |
11 |
44 |
19 |
|
20 |
SPHF3/8-04 |
10 |
R1/2 |
R1/2 |
13 |
13 |
46 |
24 |
|
22.4 |
SPHF1/2-02 |
12 |
R1/4 |
R1/4 |
11 |
11 |
35 |
15 |
36 |
19 |
SPHF1/2-03 |
12 |
R3/8 |
R3/8 |
11 |
11 |
44 |
19 |
35 |
20 |
SPHF1/2-04 |
12 |
R1/2 |
R1/2 |
13 |
13 |
46 |
24 |
|
22.4 |
Order code |
|||
SPH |
1/4 |
- |
RO2 |
Series code |
Port size 2/32 3/16 1/4 5/16 3/8 1/2 |
|
01:1/8" 02:1/4" 03:3/8" 04:1/2" |
code |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
DIA |
Φ5/32 |
Φ3/16 |
Φ1/4 |
Φ5/16 |
Φ3/8 |
Φ1/2 |
code |
01 |
02 |
03 |
04 |
Size |
1/8 |
1/4 |
3/8 |
Φ1/2 |
Specification |
||
Media |
Air |
|
Proof pressure |
1.32Mpa(1.35kgf/cm2) |
|
Pressure range |
Positive pressure |
0-0.9Mpa(0-9.2kgf/cm2) |
Negative pressure |
-99.99-0kpa(750-0mmHg) |
|
Ambient &fluid temperature |
0-60oc |
|
Recommended tubes |
Urethane tube, nylon tube |
|
Material |
PU |
